一、产品详细介绍：

本系统非常适用于新建、既有建筑的集中热水供热系统的供热节能计量工程，亦可用于原有供热系统热分配通断装置(室温控制器、通断控制器)

热分配通断装置是机电一体化的智能设备，既可“控温”又能“计量”。根据用户的用热面积、用热时间、用热温度三个要素，采用“通断时间面积法”的户间用热分摊方法，保证用户分摊费用合理，用户分摊费用总和与热力公司实际收费额相符，实现了栋表数值与分户计量值的统一，符合国家颁布的《供热计量技术规程》的要求。

该装置的外壳使用符合材料，美观耐用，“室温控制器”操作方便合理，用户极易掌握。设备自身具有自动保护功能，运行稳定，在供热计量与节能改造项目中，只需要安装一个装置就能达到“温控”与“计量”的双重目的。

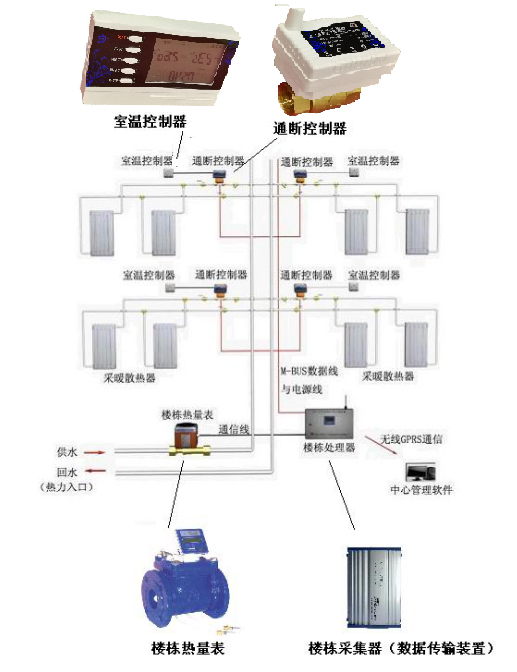

1.1 产品组成

热分配通断装置有“通断控制器”和“室温控制器”两部分组成。

1.2 产品功能

1.2.1自动调温：自动调节供水流量，实现室温自动调节。

1.2.2 记录功能：记录用户的室内温度、用热时间等信息。

1.2.3预收费功能：方便供热收费管理。

1.2.4 防冻功能：采取“值班流量”方式，室温保持在3℃~40℃，防止管道冻裂。

1.2.5 阀门防锈死功能：每月的7、14、21、28凌晨03:00活动阀门1次，可防止水锈、水垢的影响，并设有防堵转功能。

1.2.6 防盗功能：产品在非正常供暖使用中(监控温度小于3℃或是大于95℃)时该装置供水阀门会自动关闭。

1.2.7远传功能：远距离数据传递，方便供热信息管理。

1.3 产品特点

1.3.1 功能合一：产品集温控与计量两大功能为一体，既能调控室温，又可记录用热时间。

1.3.2人性化设置：热用户可自行设置室内温度。热用户可以通过安装在室内的液晶控制面板，对自己的室温进行预设，室温达到预设温度关阀，可以节能，并把多余的热量匀给其它热用户；室温没有达到预设温度开阀，继续供热，保证用户的室温舒适度。

1.3.3 分摊合理：设备采用通断时间面积法作为用户分摊的理论依据，规避了户用热计量子表累计热量数值与楼栋热计量总表热量数值误差的矛盾。我公司生产通断时间面积法热计量装置的热量计算方式精度全国唯一。独家采用进水温度、回水温度系数补偿计算公式，弥补了只通过通断时间和面积进行分摊热量计算方法精度低的缺点。

1.3.4 智能管理：预收费管理，使得热力部门由被动收费变为主动收费，收费后再远程开阀，不交费不开阀。代替了以往用人去现场开、关阀工作，节省了许多的人力、物力、财力，实时、有效的完成工作，给热力公司提高了的经济效益。

1.3.5 分体结构：为便于施工和对电器部件的检修，热计量子表的执行器和阀体设计成分体结构，方便拆卸。

1.3.6我公司生产的通断时间面积法热计量装置可实现远程“监控”功能。“监”，可以远程将用户的相应信息（用户的设定温度、室内温度、供暖面积、供水温度、回水温度、累计开阀时间、分摊热量、阀门开/关状态等）传到客户端软件，实现了远程实时监测；“控”，可以通过客户端软件远程的开、关用户的阀门。

1.3.7智能阀采用了双电源。阀体内部有一块高能锂电池，外部接12V直流电源。在通常情况下使用外接12V 直流电源，在断电情况下使用内部高能锂电池，保证了阀门因断电不开阀，而造成用户暖气冻爆裂。

1.4 产品主要技术参数

1.4.1 室温控制器

用户在0℃~30℃之间按自己需求任意设置温度，室温控制器根据设定温度和测得的室内温度差值控制供热流量。

【技术参数及功能】

l 液晶显示

l 测温范围：3℃~95℃，测温显示精度： 1℃

l 设定温度范围：10℃~30℃

l 设定温度步长：1℃

1.4.2通断控制器

通断控制器以有线方式接收室温控制器的温度信息，并通过控制阀门开关达到调节室温的目的，同时保存累计运行参数；保存管理系统分摊的用热量信息。

【技术参数及功能】

l 阀门规格：DN20、DN25、DN32

l 公称压力：1.6MPa

l 工作电压：外接DC12V电源，同时连接3.6V锂电池备用

l 工作电流：小于20uA

l 介质温度：3℃~95℃

l 数据保存：每天保存、每月保存

2 楼栋热计量表

l 具备时间、温度、流量、瞬时流量、累计流量、瞬时热量、累计热量、累计时间、日历显示功能，其中热量的现实单位以焦耳(J)或瓦时(Wh)及其千倍数显示，流量显示立方米(m³)，温度显示摄氏度(℃)

l 具有光电接口、数据的通讯可配通过MBUS、GPRS、RS485或是无限数据传输等接口，各种接口符合国家相关标准。外部干扰不影响热计量表数据的读取。数据存储时间大于6年。

l 热计量表的精度等级2级或3级。

l 热计量表的常用流量与最小流量之比为100，额定工作压力应1.6MPa。

l 热计量表的介质工作温度为3℃~95℃，工作时环境温度为环境B类：-25℃~55℃，工作时最小温差3℃，温度显示分辨率0.1℃。

l 热计量表的积分仪具有IP67的防护等级，运输条件按JB/T9329规定执行。

热计量表的使用寿命大于10年，电池使用寿命大于6年。
