一、产品简介

1、概述

超声波水表是通过检测超声波声束在水中顺流逆流传播时因速度发生变化而产生的时差，分析处理得出水的流速从而进一步积算出水的流量的一种新式水表。

2、用途

可广泛应用于自来水公司的供水计量，用来计量流经自来水管道的饮用冷水。

3、功能

3.1超声波水表主菜单显示累计流量（m³）、流速（m³/h）、水温（℃）、水表编号、累计工作时间、故障信息等；

3.2无转动部件，超声波测量原理，保证在各种复杂条件下的长效剂量；

3.3超低功耗，测量精度：2级

3.4通讯接口标配红外、M-Bus远传接口，可以提供多种通讯接口供客户根据需求选择（如：MBUS、RS485、4-20mA、脉冲、无线470MHz、无线GPRS），可实现远传抄表功能，方便管理节省运营成本。

3.5支持实时数据通讯，确保数据的准确和时效。

3.6自动诊断多种异常报警功能，错误信息可液晶显示的同时也可以通过远程数据采集上传至管理系统，及时报警，通知维修服务，确保仪表和管网运行正常。

3.6.1电池电量检测：当电压不足，液晶屏幕上显示，并可以通过远传上传至管理系统

3.6.2流量信号检测：当管道内无水、换能器没有信号，系统自动提示、存储错误信息，并告警。

3.6.3管道泄漏检测：流量信号持续长时间运行（如24小时），说明有水流在连续长时间运动，可能是家里抽水马桶、水龙头没有关闭好，造成水泄漏，系统自动提示、存储错误信息，并告警。

3.6.4管道爆裂检测：如果水表检测到大流量持续半小时以上，系统自动提示、存储错误信息，并告警。

3.6.5水流方向检测：水表表体上有箭头表示安装方向和水流方向，但实际安装时由于疏忽或其他原因造成水表装反，当有水流流动式水表程序自动检测水流方向，当水流方向与表体表示箭头方向反向时，系统自动提示、存储错误信息，并告警。

3.7专业的管道设计，确保被测水场流态稳定。

4、产品组成部分

4.1超声波管道：用于安装超声波发生器—换能器的管道，具有水场整流、稳流、优化超声波信号传播的作用。

4.2换能器：是超声能的发射或接收器，由压电陶瓷材料制作的一种电声转换器件。

4.3温度传感器：安装在超声波管道上，采集被测介质的温度，以对超声波信号进行温度修正。

4.4计算器：接收来自流量传感器和温度传感器的信号，进行流量计算、存储、显示系统、数据传输等作用。

5、产品执行标准

《GB／T778.1-2007封闭满管道中水流量的测量 饮用冷水水表和热水水表 第1部分：规范》

《BT 778.2-2007 封闭满管道中水流量的测量 饮用冷水水表和热水水表 第2部分 安装要求》

《GBT 778.3-2007 封闭满管道中水流量的测量 饮用冷水水表和热水水表 第3部分 试验方法和试验设备》

《CJT 434-2013 超声波水表》

《CJT 133-2012 IC卡冷水水表》

《JJG 162-2009 冷水水表检定规程》

二、 安装与使用

1、水表口径选择

应根据用水量的大小以接近常用流量为宜，额定工作条件:

1.1流量范围Q1～Q4；

1.2环境温度:5℃～55℃；

1.3水温:冷水水表0.1℃ ～30℃；

1.4环境温度在40℃时为(0～100)%RH；

1.5水压:0.03～1.0Mpa,水表不宜通入带有腐蚀性的液体，且冷水表禁止通入热水。

2、水表的安装位置

2.1要避免日晒雨淋、冰冻、污染、水溅和水淹，且方便拆装。

2.2在有冰冻期间，除将水表和水管包扎外，不用时将水表进水端阀门关闭，出水端放水阀和水龙头打开，可防止水表因冰冻膨胀而损坏。

2.3表壳箭头与管道水流方向一致，水表上游应装有控制阀门便于水表的维修（如图一）。

2.4水表可水平安装和垂直安装，但必须安装在上水位，表前后有足够的直管道（如图二）。

图一：水表安装示意图

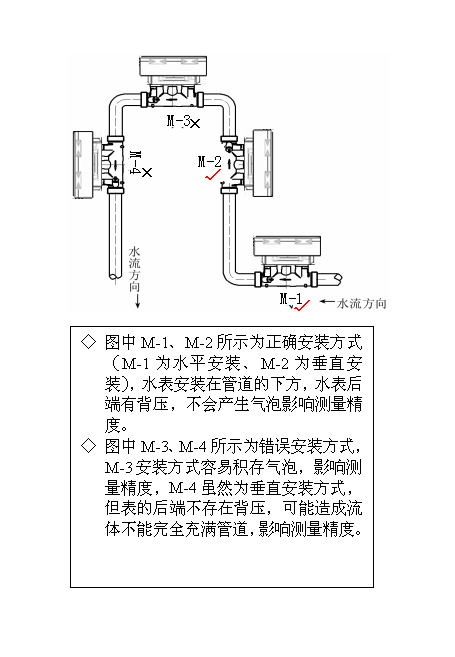

图二：水表安装位置

3、水表安装注意事项

3.1新装管道务必把管道内沙子、泥沙、麻丝等杂物冲洗干净后方可装表，以免造成水表故障。

3.2水表安装时，注意水表的连接长度，当两端管路间距超过水表连接长度时，应修正管路间距，满足水表连接长度,否则间距过大强行安装将造成水表连接螺纹端断裂或管接头断裂以及连接螺母的损坏；若水表的两端管路不在同一轴线上，应通过其它途径来修正管路在同一轴线上，满足水表的安装尺寸。

3.3为计量准确，水龙头应高于水表。

3.4为保证计量精度，一般情况下表前应保留10D以上直管段，表后应保留5D以上直管段，同时尽量避免弯头、三通、锥管、泵的干扰（D为管道口径）。若表前管道有缩径管时，表前直管段在15D以上；表前管道有90°弯头时，表前直管段在20D以上；表前管道有半开的阀门时，表前直管段在50D以上。

3.5水表如安装在锅炉的进水口，应在水表的出水口端安装止回阀，且水表尽最大限度远离止回阀,以免金属管路导热和热水回流烫坏水表。

3.6为使水表能长期正常工作，水表内应始终充满水。如果空气有可能进入水表，应在水表上游安装放气阀。

3.7应防止安装场所周围环境的冲击或振动导致水表损坏，还应避免水表承受由管道和管件造成的过度应力，必要时，须将水表安装在底座或托架上。

3.8应防止极端水温和极端气温损坏水表和防止外界环境腐蚀导致水表损坏。

3.9应采取措施防止不利的水力条件（空化、浪涌、水锤）。

3.10上下游水管应适当固定，以保证在拆除水表或断开一侧连接时，任何部分都不会因水的推力而移位。

3.11水表在长期使用过程中，若管道内有杂物、铁锈等沉积物难免会堵塞滤水网而影响供水和准确计量，如出现上述情况应与当地自来水公司取得联系并予以解决，不得自行拆装。

3.12水表不使用时，液晶显示累计流量如有微小走数，是由于管道中的水压不够稳定或其它原因引起的，建议在水表不使用时关闭水表上游的控制阀门。水表进水端装有止回阀的无此现象产生。

3.13水表不应直接与管道连接，水表与管道间应通过连接管、密封垫圈、连接螺母连接，拆装时，切不可用力硬扳，以免扭坏。

3.14安装具有节水功能的水表时，在进水口一定要用配套专用管接头，以减少水压波动引起的水表自转现象。

3.15由于未严格按照安装注意事项进行安装，造成水表或其配件的损坏，一切损失由安装者自负。
