1.供水管网监测控制管理系统组成

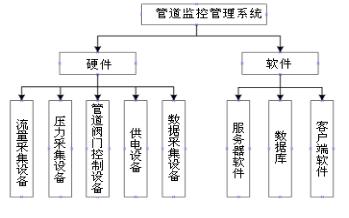

    供水管网监测控制管理系统由硬件和软件，两大部分组成。硬件设备包括流量采集设备（超声波流量计）、压力采集设备（压力变送器）、管道阀门控制设备（远程控制阀）、供电设备（DC24V电源）、数据采集设备（采集器），软件由服务器软件、数据库、客户端软件组成。

2  供水管网监测控制管理系统原理

各分支节点位置的管网监控设备是用来实时监测、实时控制、泄漏点监控、调节供水平衡的功能。供水管道内的流量、温度和压力数据实时采集，利用采集器将数据回传到管理系统，可对数据进行存储、分析、判断和管理，当返回的数据信息与设定好的报警值比较，管道流量变大，压力变小，且超出系统软件所设定的预警值时，系统软件会自动第一个10秒预警、第二个10秒继续预警（两次预警为防止误判），第三个10秒后正式报警，电脑上会显示报警原因、报警时间、事故发生地点，同时工作人员轻点鼠标就能将事故端的阀门进行远程无线关闭，既杜绝了重大事故的发生又节约了大量水能源。此时关阀操作也可设置为报警后自动关阀。报警方式有警灯报警、软件提示报警和短信报警（在软件正式报警的同时用户五位主要领导的手机也同时会收到相同的报警短信信息）。同时系统具备流量陡增报警、压差超限报警、电压欠电报警、流量分析异常报警。

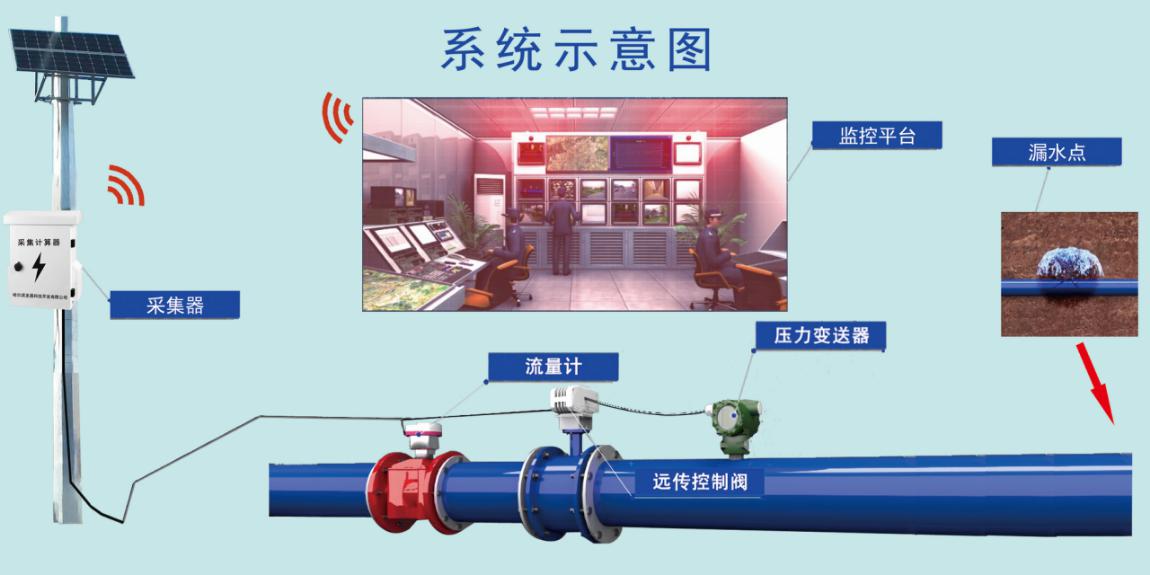

压力变送器接收远程无线控制阀上，由远程无线控制阀供电，且将压力数据以4-20mA的信号传给远程无线控制阀，远程无线控制阀与流量计将数据信息以M-BUS数据通信方式传给采集器，采集器可以选择以有线方式或GPRS无线方式传给管理平台软件。

 整个通信过程可最短30秒一个通信周期，实时性较高，对于现场突发情况更容易监测得到。采集器与远程无线控制阀使用DC24V外接电源，电源统一。且远程无线控制阀由于低功耗设计，DC24V最大可控阀门规格高于DN1200。远程无线控制阀门可进行远程调节操作。便于现场安装布置，可采用太阳能供电系统供电，更会提高了系统的灵活性。
