热量表的安装方式：

1.热量表尽可能安装在干燥、易接近的地方。

2.使用专业安装工具安装热量表，更换电池必须由专业人员操作。

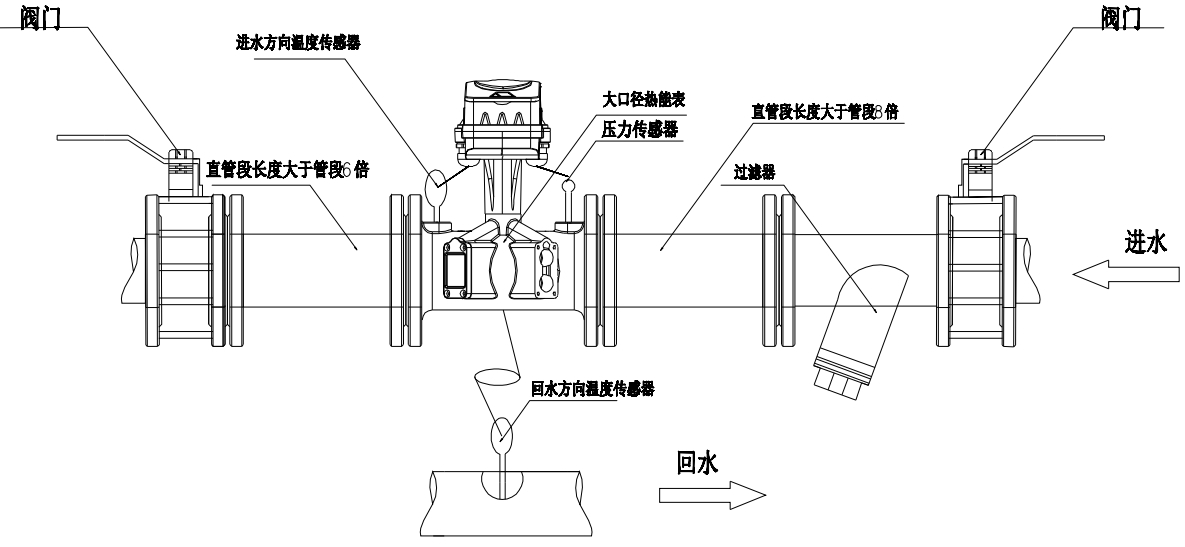

3.热量表在进水管道或回水管道上都可以安装（出厂默认安装在进水管道，如安装在回水管道上须在订货前明确注明）。安装时应注意管道的介质流向与热量表表体所示箭头方向一致。

特别注意：热量表不管安装在进水或回水管道上，温度传感器要正确连接（红色标签为进水温度传感器，蓝色标签为回水温度传感器）。

4.按照规范要求，热量表进水口前必须安装过滤器：过滤器必须定期进行清洗维护。

5.热量表安装后，必须清洗暖通管道，热量表进回端应有足够长度直管道，进口前端直管道不应小于管径的8倍以上长度，出口前端直管道不应小于管径的6倍以上长度：安装于两条回水管线汇流处时，热量表距连接头10倍管径的直管段要求。

6.热量表必须水平方向安装或者竖直方向安装，确认进水管和回水管后，确认水流方向，安装时热量表标识箭头方向（包括过滤器）必须与管道水流方向一致；竖直安装时水流流动方向必须向上。

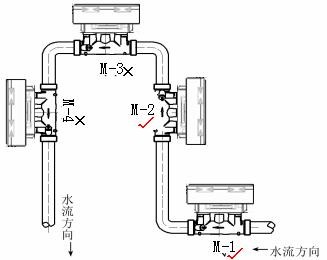

图中M-1，M-2所示为正确安装方式（M-1为水平安装，M-2为垂直安装），热量表安装在管道的下方，热量表后端有背压，不会产生气泡影响测量精度。

图中M-3，M-4所示为错误安装方式，M-3安装方式容易积存气泡，影响测量精度，M-4虽然为垂直安装，但表的后端不存在背压，可能造成流体不能完全充满管道，影响测量精度。

7.管道的走向应尽可能水平，并且管路截面积应没有大的变化：热量表水平安装为最佳安装位置，有利于仪表的正常工作。

8.温度传感器安装时应小心谨慎，不可过度用力拽拉，固定螺栓也不可扭的过紧，防止扭坏螺纹和密封圈。

9.安装温度传感器时注意热量表探头低端插入至距保护套管底部约5mm处为宜。温度在100℃以上时采用高温热量表探头。

10.为确保仪表的准确度，热量表温度传感器电缆不得剪短或加长(标配为3米，如线长不够，请订货前说明）。

验收要求：

1.热量表安装后进行管道清洗，换热系统按正确的水流方向进行冷水循环冲洗管道，确认冲洗一段时间后将热量表两端球阀关闭，将整个系统中所有过滤器中的杂质排放干净并扭紧过滤器堵头。上述过程应反复进行，直至整个系统管道冲洗干净无杂物并确认；

2.系统加压时，整个系统管道无漏水情况发生，水流动时仪表的瞬时流量和累积流量正常走数。

3.热量表所在仪表箱或管道井中的空气湿度不超过85%。当达到以上验收要求时，热计量系统可以验收使用。

使用注意事项：

1.热量表适用型号是依据系统流量而不是系统管径来决定，应该按照常用流量大小来决定热量表的公称通径与型号。

2.热量表属于比较贵重精密仪表，拿起放下时必须小心，禁止提拽计算器、温度传感器线：禁止挤压碰撞温度传感器；严禁靠近较高温度热源如电气焊，避免损坏仪表，影响正常使用。

3.采暖水质应符合有关规定。

4.换热系统正常工作时，如果发现热量表瞬时流量明显减少，温差增大，这说明过滤器内污垢过多，使管道变窄，水流减小，这是应及时清理过滤器。

5.热量表的外部应尽可能有保护措施，如仪表箱体等，防止人为破坏或意外损坏。
